AR-3S系列重合器是本公司综合国内外先进技术，融合“智能、节能、环保、免维护”的设计理念，结合国外配电网实际状况与智能电网建设要求，采用一二次融合技术，研制的高性价比，拥有自主知识产权的新一代外贸重合器。该产品适用于变电站内作为配电线路的出线保护设备，或用在配电线路中部和重要分支线入口作为线路分段保护设备。具备测量、控制、保护、通讯、故障隔离等功能。产品功能较全面、自动化、智能化程度高，是实现配网自动化和小型化变电站的优选设备。

适用环境

注：环境参数超出上表要求范围，请与我公司联系

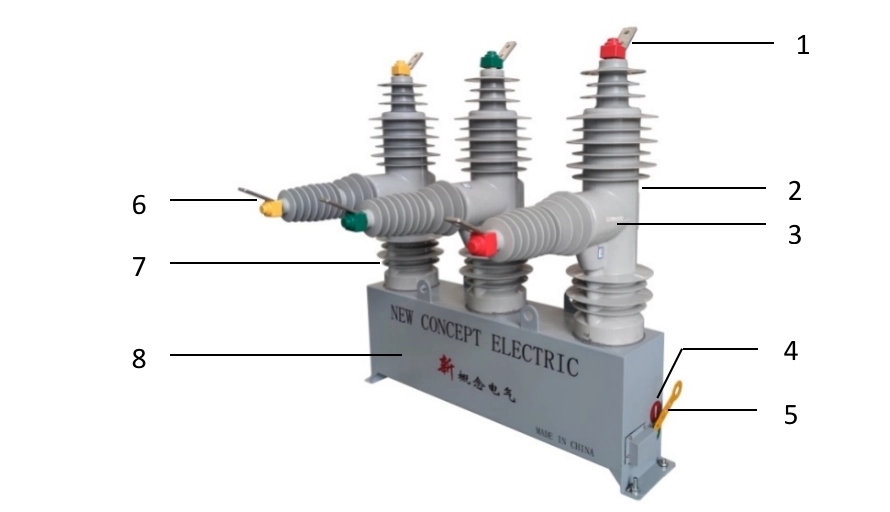

外形图及结构组成（AR-3S-33型重合器）

1.接线上端头    2.真空灭弧室    3.综合传感器    4.分/合闸指示

5.紧急分合闸把手 6.接线下端头 7.环氧树脂绝缘件  8.不锈钢箱体

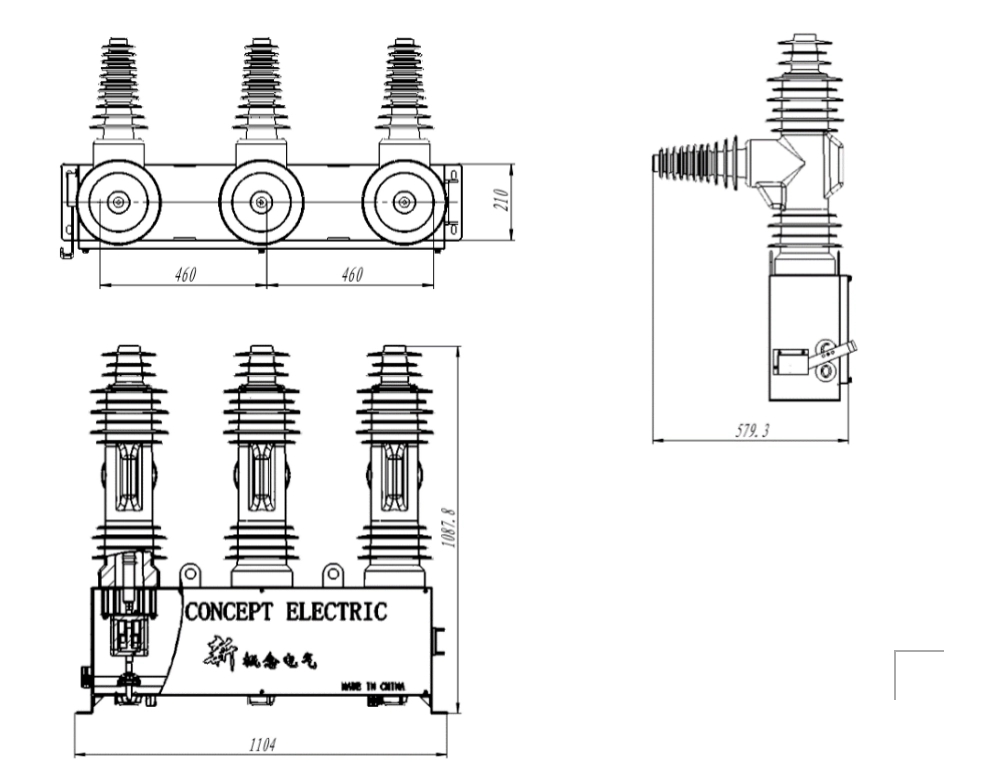

外形尺寸（AR-3S-33型重合器）

主要技术参数

注：技术参数超出上表要求范围，请与我公司联系。

主要功能

• 保护功能：自动识别故障电流，实现瞬时电流速断、限时电流速断、定时过流、方向过流、过电压、欠电压、小电流接地系统的单相接地保护，冷负荷启动抑制开断等功能。

• 测量功能：测量三相电流、三相电压、有功功率、无工功率、有功电量、无功电量、功率因数及频率等。

• 控制功能：可实现就地操作与远方控制，可根据要求自动实现线路的故障定位、故障隔离并迅速恢复非故障线路供电，实现低频自动减载，电容器自动投切，备用电源自动投切等控制功能。

• 数据记录功能：自动记录并存储运行、操作及故障等信息。

• 智能化功能：在线监测设备性能参数，在线编程，可以与配网自动化系统主站配合，实现设备的远程控制管理，实现就地、远方或分层控制式配网自动化系统功能。

主要特点

• 采用三永磁操作机构，零部件少, 合闸功耗低,稳定可靠.无需定期维护保养,机构寿命长达10万次;

• 采用户外憎水性环氧树脂作为外绝缘材料,重量轻,寿命长达40年以上无油，无SF6 ,无环境污染 ,无气体泄漏可能，符合环保要求;

• 采用快速算法， 使重合器器具有快速分断能力,可快速隔离故障线路,检测故障到重合器分闸切除故障线路时间小于25ms ( 10kV )，能有效地避免越级跳闸的问题;

• 采用单相接地保护系统，无需增加配置即可实现对小电流接地系统单相接地故障的在线判断,并按照整定值给出告警或跳闸动作;

• 内置电压、电流传感器,无需外置PT与CT即可高精度地提取测量，保护所需的各种电气特征量;

• 具有自动重合闸功能,有效避免因瞬时故障而造成的停电事故，使得配电网在无主站配合的情况下,亦能自动完成故障隔离和恢复供电功能;

• 采用测温与温度修正技术,使得开关设备在不同环境条件下都能可靠、稳定运行;

• 全不锈钢箱体，不腐蚀,免维护;

• 控制系统操作界面友好、全英文系统,参数设置方便、快捷。具有人性化的人机接口，可以方便的实现参数设定、动作记录查询；

• 具有数据记录功能,并可保留256条数据记录,操作、故障等信息;

• 专业的电源管理模块可提供二路电源进线(AC/DC100、220V)的自动切换功能，同时具有专业的电池管理功能。
