产品概述

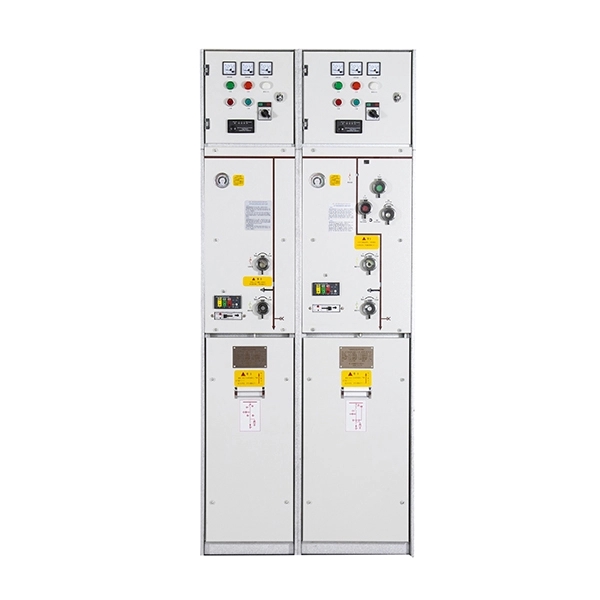

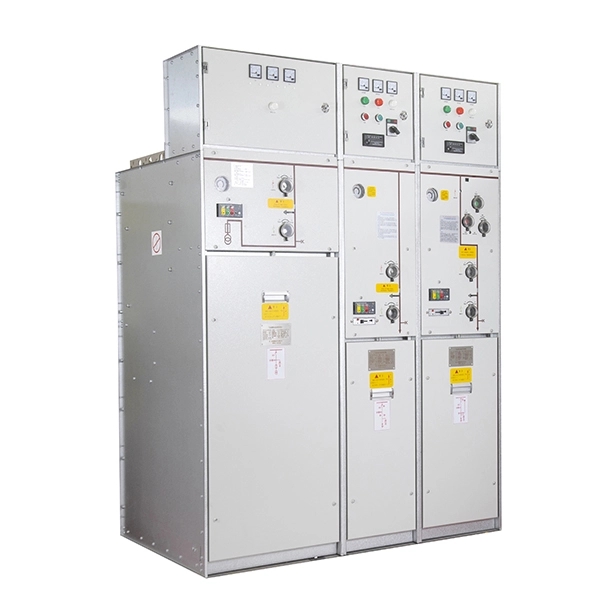

GIR-12系列环网柜是一种可扩展的SF6气体绝缘金属封闭开关设备，电压等级为12kV，高压一次所有的带电部分密封在由3mm不锈钢钢板焊接而成的SF6气箱内，体积小巧，运行安全可靠，适用于电力系统城网改造、配电站和负荷中心电站、石化等领域。

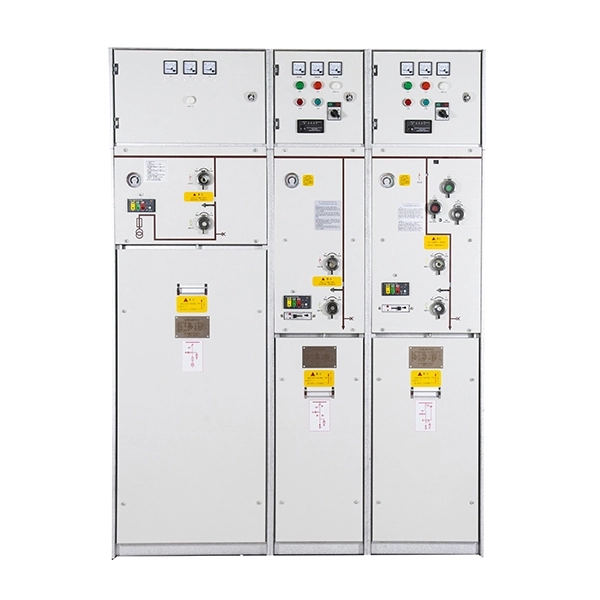

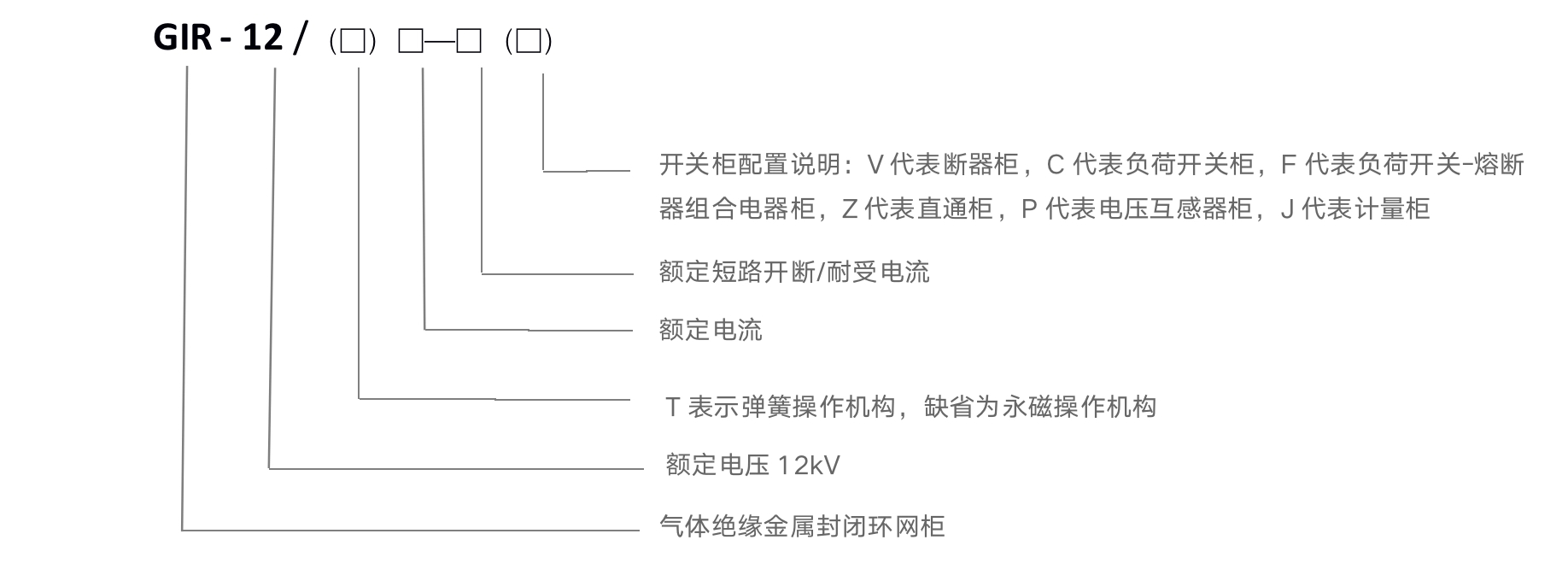

型号说明

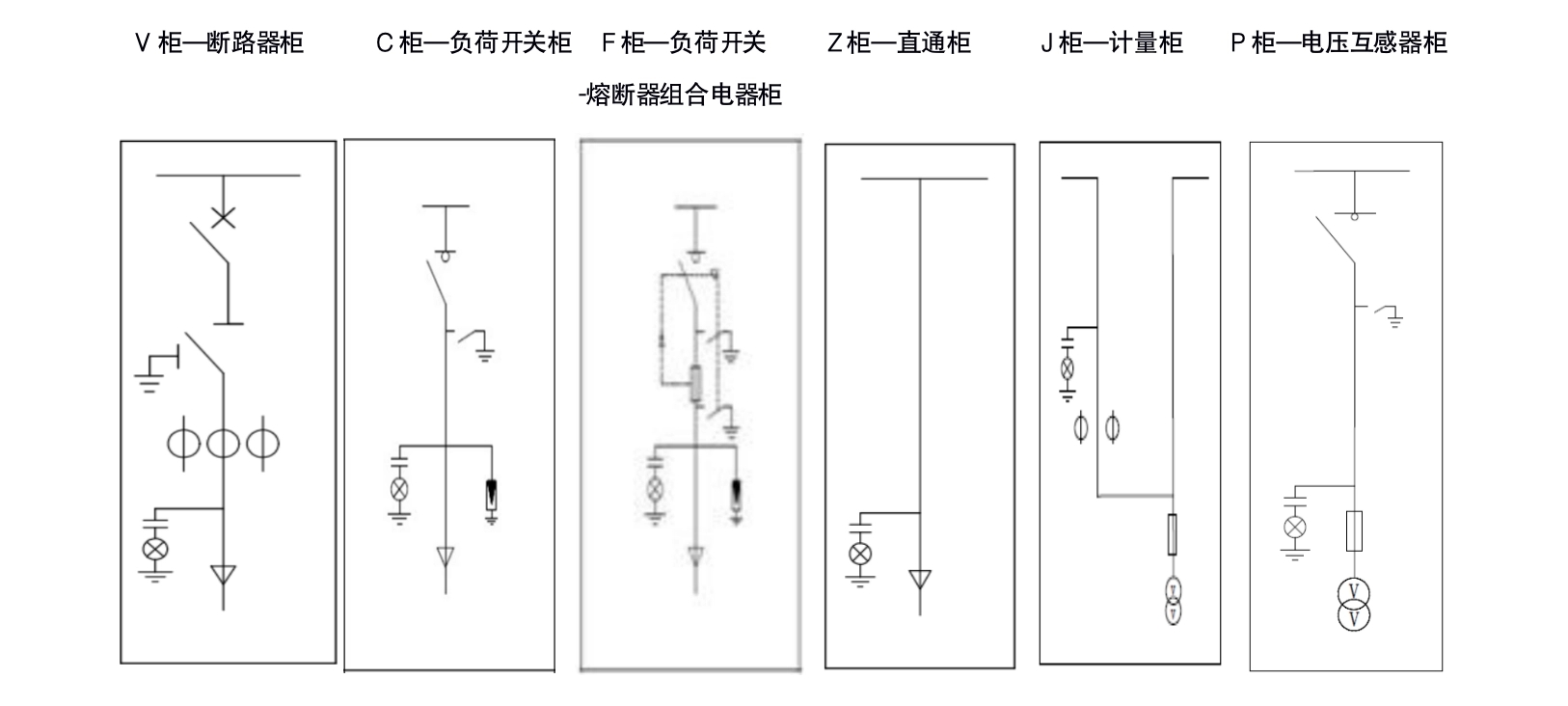

开关柜详细配置方案说明
使用环境
名 称 | 单位 | 使用环境值 |
周围空气温度 | 上限温度 | ℃ | +50 |
下限温度 | --40 |
峰值日温差 | K | 30 |
海拔 | m | ≤5000 |
太阳辐射强度 | W/cm2 | 0.1 |
污秽等级 |
| Ⅳ |
覆冰厚度 | mm | 10 |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 |
耐受地震能力 | 度 | ≤8 |
注：环境参数超出上表要求范围，请与我公司联系。
技术参数：
序号 | 项目 | 单位 | C 负荷开关柜 | F 组合电器柜 | V 断路器柜 |
1 | 额定电压 | kV | 12 |
2 | 额定频率 | Hz | 50 |
3 | 1min工频耐压（相间、相对地/断口） | kV | 42/48 |
4 | 雷电冲击耐压（相间、相对地/断口） | kV | 75/85 |
5 | 额定电流 | A | 630 | 125* | 630 |
6 | 额定短路开断电流 | kA | -- | 31.5 | 20 |
7 | 额定短时耐受电流（4s） | kA | 20 | -- | 20/25 |
8 | 额定峰值耐受电流 | kA | 50 | -- | 50/63 |
9 | 额定短路关合电流 | kA | 50 | 80 | 50/63 |
10 | 机械寿命 | 次 | 5000 | 5000 | 10000 |
11 | 额定SF6气体压力（20℃表压） | Mpa | 0.04 |
12 | 防护等级（熔筒、SF6气箱/柜壳） |
| IP67/IP4X |
13 | 内部电弧（开关室及电缆室 ） |
| 20kA 1s/25kA 1s |
14 | 年漏气率 | % | ≤0.01 |
注：技术参数超出上表要求范围，请与我公司联系
主要特点：
主开关与接地开关具有机械联锁功能。 |
通过专用操作手柄对开关进行操作，触头的动作速度与力度由操作机构弹簧来确定，不会因操作者的不同而发生改变。当开关由合闸到分闸时，依靠触头的速度和灭弧柵来熄灭电弧，并立刻切除电弧电流。 |
开关操作孔可以用明锁锁住，防止误操作。 |
开关主机构和接地机构均采用弹簧储能操作机构，结构稳定，零部件少，故障率低，产品可靠性显著提高，机械寿命高达10000次。 |
关键部件采用铝合金等有色金属材料，其他部件采用高密度碳钢，经8道工序处理，烘烤高附着力户外军品塑粉，确保机构性能。 |
机构联锁直接固定于主机构与接地机构的主传动轴上，确保联锁指示与开关实际位置一致，防止误操作。 |
电动操作机构：在原手动操作机构的基础上加装一套电动机及附件，即可扩展为电动操作机构。 |
开关采用国外技术，关键部件采用进口产品，动静触头用特殊弧度高导电触片，辅镶银工艺，使其综合导电能力显著提升，温升明显小于同类进口产品 |
动、静触头有效开距105mm，较大限度保证产品在零表压下的绝缘性能。 |
可加装FTU实现瞬时电流速断、限时电流速断、定时过流等保护功能，并能实现环网开关设备远程控制。 |
