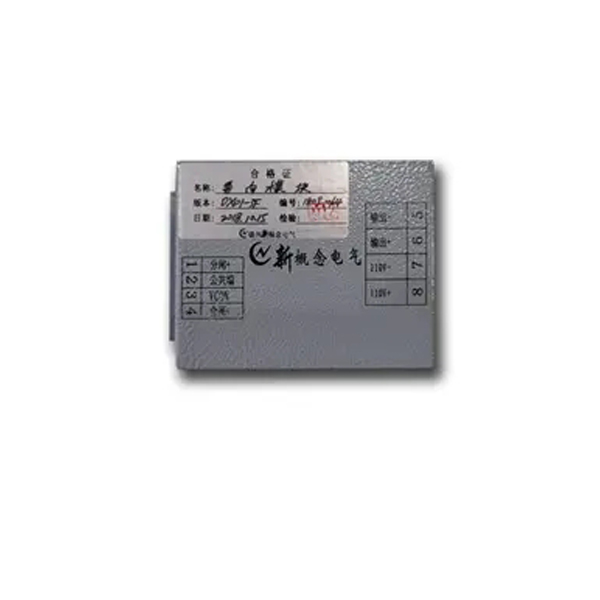

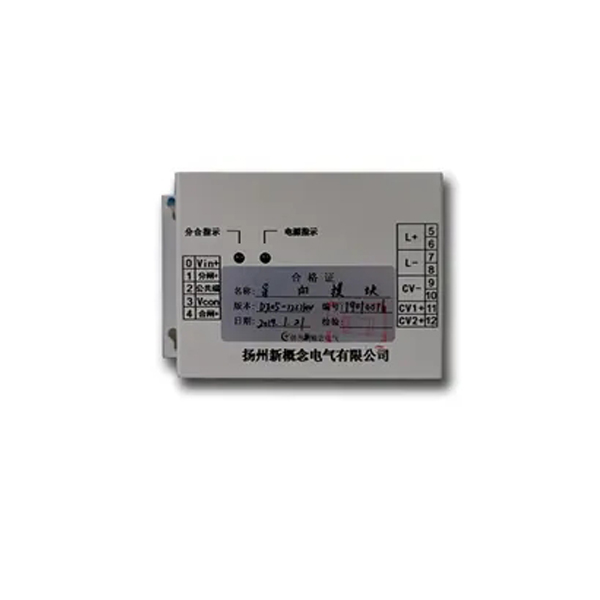

DX系列永磁机构导向模块
DX系列永磁机构导向模块是为永磁机构开关设备配套使用的操作回路驱动模块。该导向模块与电源模块、储能电容配套使用，可以根据合、分闸信号输入提供永磁机构线圈所需工作电流；可以配合使用在单稳态永磁机构和双稳态永磁机构两种工作方式。该永磁驱动模块固有动作时间短，抗电磁干扰能力强，适用于不同电压等级开关设备。

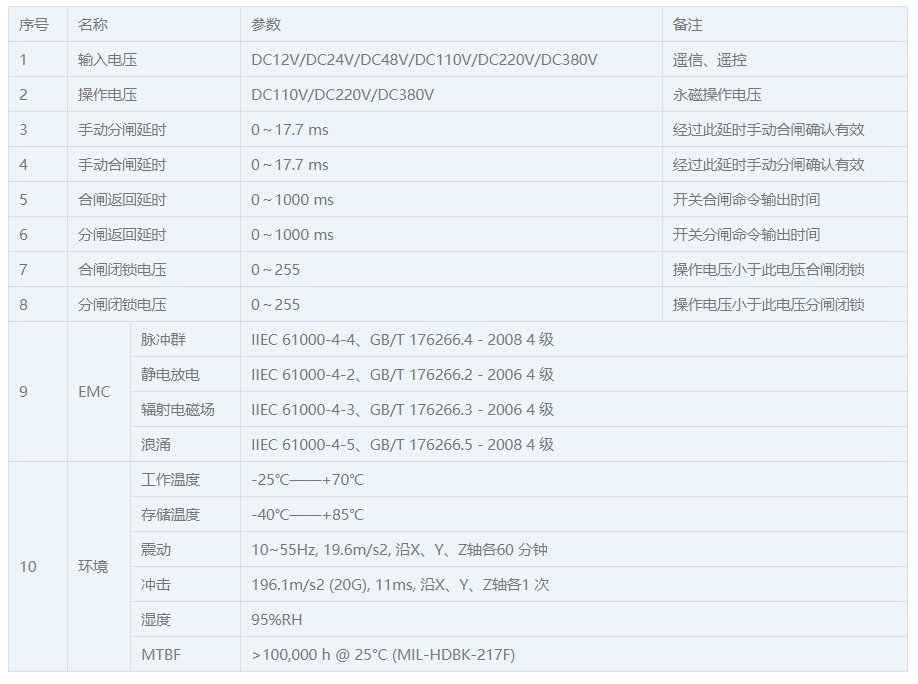

技术参数
功能特点
| 可以配合永磁机构完成开关设备合、分闸操作，带闭锁功能 |
| 可以测量分、合闸储能电容电压状态，储能电压不足时闭锁合、分闸操作；储能完成时给出信号灯指示以及状态出口信号 |
| 操作电源持续为低、驱动芯片短路故障以及控制芯片故障时可以提供故障指示与故障状态出口信号 |
| 分、合闸输入接口与变电站操作回路兼容（可选） |
| 开关位置信号错误时，可通过置位按键选择进行开关分合闸操作 |
| 带有通讯功能，可以设置防抖动时间、调节开关合、分闸动作时间及相关永磁驱动模块运行参数，并具有开关动作记录，通过专用的监控软件可以读出永磁驱动模块的运行状态、动作记录等 |
| 带有智能防跳逻辑，确保开关不会出现跳跃现象 |
